一、概述

一直以來，電纜運行與維護部門對電纜的試扎，均按照中華人民共和國行業標準《DL409-91電業安全工作規程（電力線路部分）》第234條要求，采用人工試扎，非常危險。為保障供電及施工人員人身安全，我公司參考國外先進技術，研制了KRDS-2電纜識別儀解決了已知終、始端而施工現場無法鑒別具體電纜的問題，深受全國相關行業用戶的歡迎。

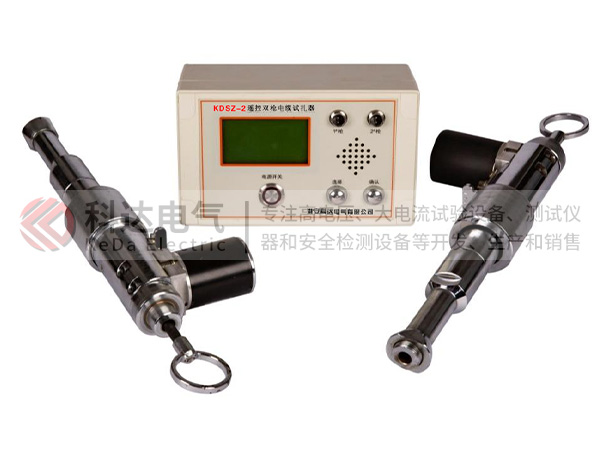

多年來許多現場技術人員，向我們提出了不明始、終端的現場高壓電纜帶電與否的鑒別問題，以及可否能研制安全替代人工試扎的自動試扎裝置問題，我公司在全國各地組織了廣泛的技術及市場調研，于2006年初研制成功了KDS-2電纜識別儀、KDSZ遙控型全自動高壓電纜安全試扎裝置。該系列產品徹底解決了現場高壓電纜的識別、帶電與否的鑒別以及絕對安全的全自動試扎問題，選用了此設備，再也不可能出現扎錯或鋸錯高壓電纜而出現人身傷亡的重大安全事故，徹底杜絕了這方面的安全隱患。本產品系列已多次改型，最新型號為全程語音遙控型KDSZ-2(雙槍)

二、功能特點

1.雙槍雙角度同時試扎，絕對安全；

2.手動、遙控兩種操作方法，操作簡單；

3.全程語音提示，操作更安全，工作狀態全程中文顯示；

4.機械、電子多重保護設計，安全可靠；

5.便攜式結構設計，外形美觀；

6.不銹鋼槍頭定制，堅固耐用20000次以上。

7.內置可充電電池，交流220V直沖，適合野外無電源使用；

8、可以單槍擊發。

三、技術指標

1.無線遙控距離：≤30米

2.適用電纜：≤Φ125mm 的各種高壓電纜

3.重量：約7kg（含鋁合金箱及全套附件）

4.外形尺寸：500×360×170mm3（含鋁合金箱及全套附件）

5.  12V鋰電池組，充電電池，可以連續工作8小時以上。

四、 結構說明

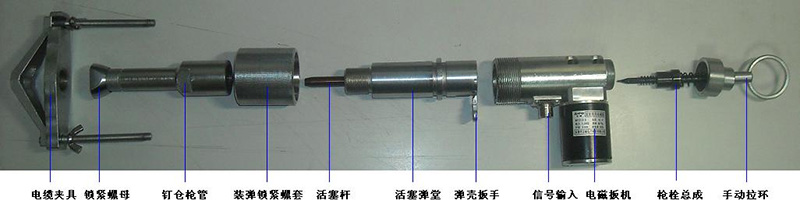

此裝置利用射釘槍原理，由精心巧妙設計的精密自動機械部件、先進的電子檢測控制電路和機電控制部件構成，其結構見下圖。（射釘槍?zhuān)?/span>

五、儀器配置：

1、試扎器主機                              1臺

2、專用射釘槍                              2把

3、主控制電纜                              2根

4、接地線                                  1根

5、充電器                                  1個

6、專用子彈                                1盒

7、專用射釘                                1盒

8、遙控器                                  1個

9、說明書                                  1本

10、合格證                                 1本
