本產品是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。

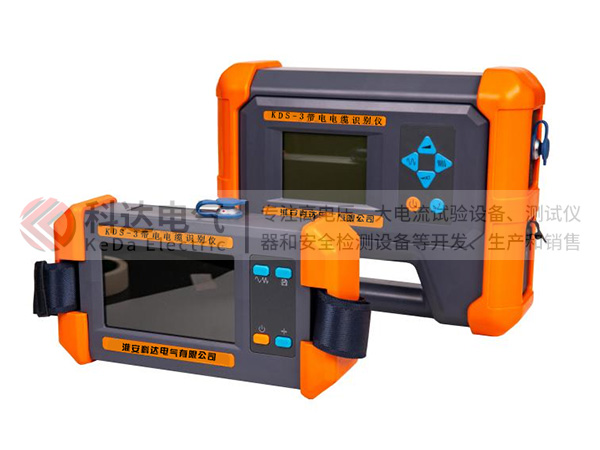

    新一代KDS-3帶電電纜識別儀，根據市場反饋和客戶需求，在第一代電纜識別儀上進行升級，添加了頻率調節功能，可以調節信號發送的快慢，以適應現場需求。

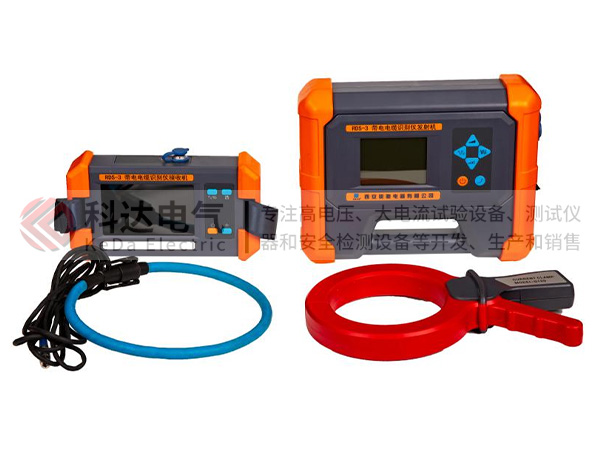

在電力電纜鋪設、遷移、維護、故障處理等現場作業中經常遇到一個非常棘手的問題：哪條電纜是我們要找的？特別是在諸多同規格電纜溝道中，更使施工人員束手無策。KDS-3帶電電纜識別儀可以迅速準確地幫您解決這個難題。RDS-3帶電電纜識別儀是一套高性能電纜識別儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。

一、功能特點

?適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。

?柔性卡鉗接收、使用靈活方便。

?50Hz/60Hz電纜負載電流測量功能。

?多種信號輸出方式：直連輸出、卡鉗耦合。

?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。

?唯一性識別：明確給出識別結果。

?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

?機殼堅固、質輕便攜。

?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

二、技術指標

發射機：

1.輸出方式：直連輸出、卡鉗耦合。

2.輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。

3.輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。

4.直連輸出電壓：最高150Vpp。

5.過載和短路保護。

6.人機界面：320×240點陣液晶顯示器。

7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

接收機：

1.輸入方式：柔性卡鉗。

2.接收頻率：

主動探測頻率：640Hz、1280Hz。

工頻被動探測頻率：50Hz/60Hz(用戶可配置)。

3.電纜識別：柔性卡鉗智能識別。

4.工頻測量：量程AC 1-1000A，精度±3%。

5.人機界面：800x480液晶顯示器；液晶尺寸121x76mm。

6.內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah。

其他技術參數：

1.體積：發射機280×220×90mm，接收機220×125×55mm。

2.質量：發射機2.3kg，接收機0.9kg。

3.發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。

4.接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。

5.使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。

四、工作原理

不帶電電纜檢測：將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號通過連接線加在待識別電纜上，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用高靈敏的接收鉗加手持接收器檢測測現場所有電纜，根據手持接收器表頭的指示即可準確找出所加信號之電纜（即待識別不帶電電纜）。

帶電電纜檢測：將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用高靈敏的接收鉗加手持接收器檢測測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別帶電電纜）。
