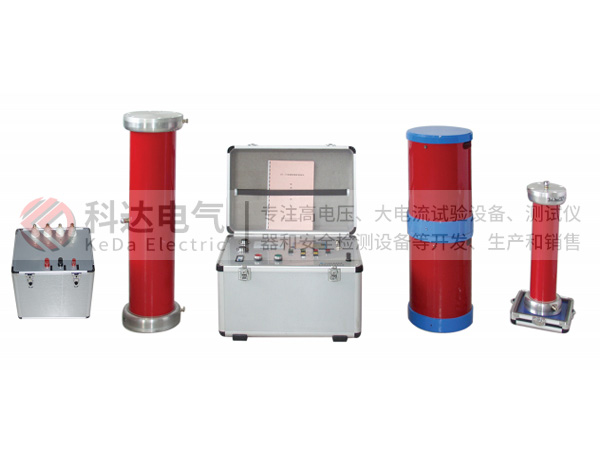

KD3000變頻串聯諧振交流耐壓試驗成套裝置

發布時間:2021-09-09人氣:735

變頻串聯諧振耐壓試驗裝置運用LC諧振原理,通過調節變頻控制器的輸出頻率,使得 回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。 變頻串聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工等行業,不僅可對各 種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗,通過一定的頻率限 制,還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。 其特點:智能化、小型化、攜帶方便、操作簡單、安全可靠。

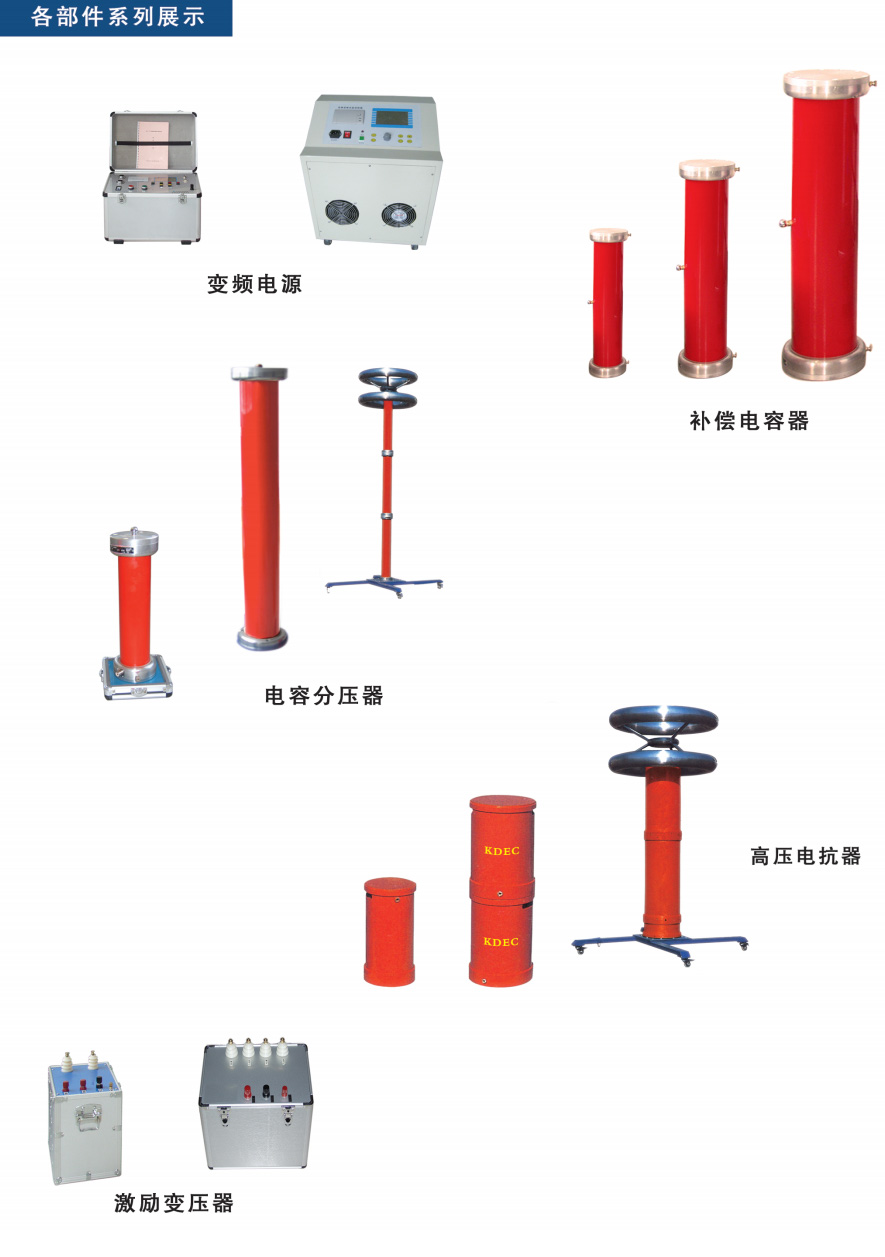

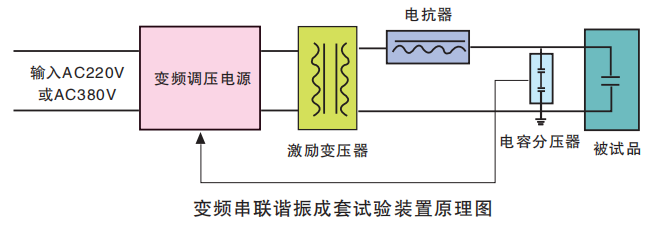

成套試驗裝置的構成:

變頻調壓電源

既可改變其輸出的頻率,又可改變其輸出的電壓

激勵變壓器

起電磁耦合及電壓變換的作用,并按自身的變比來提升電壓

與被試品串聯,構成LC串聯諧振電路

用來測量被試品上的電壓,同時作為采樣信號反饋給變頻調壓電源

補償電容器

用來補償小電容試品,使諧振頻率達到規定范圍

主要特點:

體積小、重量輕、操作方便

藍屏幕顯示試驗數據、試驗狀態,并有實時操作步驟提示功能

能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流

試驗結果能計算出被試品電容

具有計算機通訊接口,可以和計算機進行通訊和試驗數據管理

有實時時間顯示,能存儲200組試驗數據

分辨率高:頻率分辨率為0.01Hz

安全可靠性高。裝置具有過電流、過電壓、IPM及放電保護功能,可有效保護人身及

設備安全。

試驗結果可打印

主要技術參數:

KD3000系列變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件、10KHz載波頻率、

SPWM技術和進口原裝IPM整體模塊等配件,由變頻調壓電源、激勵變壓器、高壓電抗器、

高精度電容分壓器和補償電容器組成。

環境溫度:-25℃~50℃

工作濕度:≤90%

拔:≤2000M

源:220V±10% 50Hz,單相

380V±10% 50Hz,三相

頻率調節范圍:20~300 Hz(可根據用戶要求放寬)

系統測量精度:0.5級

頻率調節分辨率:0.01 Hz

電壓不穩定度:≤1%

輸出波形:正弦波

波形畸變率:≤0.5%

不穩定度:≤0.01%

聲:≤60dB

電抗器Q值: 20~80

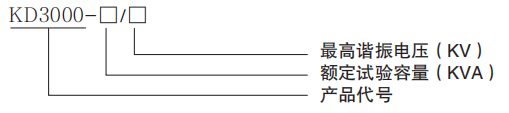

型號說明:

KD3000變頻串聯諧振成套試驗裝置型號含義如下:
