一、概述：

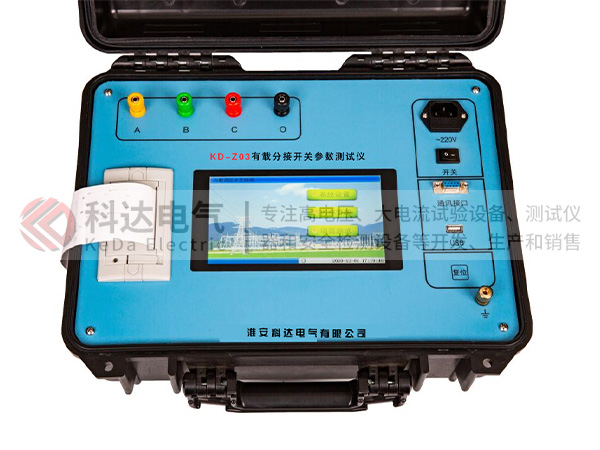

KD-Z03有載調壓開關測試儀是采用交流法與直流法雙原理測試變壓器有載調壓開關過渡特性的專用設備。測量有載開關過渡特性的唯一目的是檢查有載開關過渡過程是否平穩連續，是否有彈跳和斷點故障。對一種測試方法和測試設備的評價標準在于是否更加有效的解決實際問題，是否操作簡易方便，是否能清晰準確發現故障隱患。傳統的直流測量法由于大電感對直流電的遲滯作用使得過渡波形很難真實反映開關切換的過渡過程，交流測量法的關鍵是怎樣通過最直觀簡單的波形準確有效的發現問題。RBK-3采用本公司獨創(chuàng )的三路同步交流測量法，內置本公司獨創(chuàng )的低失真智能穩壓穩流交流電源，用三路同步交流電流波形描述有載開關過渡過程，更加準確真實的反映有載調壓開關切換過渡特性，波形簡單清晰，過渡過程一目了然，故障判斷簡易準確，是有載調壓開關測試的理想設備。

二、主要功能與特點：

1．采用本公司獨創(chuàng )的三路同步交流測量法，三相波形差異對比一目了然。

2．內置本公司獨創(chuàng )的低失真智能穩壓穩流交流電源，有效減小了儀器體積重量。

3．波形簡單清晰，故障判斷簡易準確，即使開關輕微抖動波形反映都清晰可見。

4．能準確捕獲有載開關切換動作，詳細記錄并真實再現有載開關過渡過程。

5．交流測試采樣速度高，存儲數據量大，可記錄三相開關動作前40ms后200ms過渡波形。

6．可用于各種單相、三相，帶繞組、不帶繞組有載調壓開關測試。

7．采用7寸彩色觸摸液晶屏，全部漢字菜單及操作提示，接線操作簡單方便。

8．內置大容量存儲器，可儲存150次測量波形，可隨時查看歷史數據。

9．可用Ｕ盤導出測試數據，以便用計算機進行分析和記錄。

10．具有RS232接口，可連接計算機進行測試、存儲、打印、查詢、數據分析。

11.可測量有載調壓開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

12.可自動計算三相同期誤差、過渡時間和過渡電阻值。

13.采用大屏幕液晶顯示器，測試波形細膩清晰，詳細中文操作提示。

14.內置大容量存儲器，對于50ms長度的波形，可存儲多達80個波形記錄，可隨時查閱或打印。

15.可打印三相同期誤差、過渡時間、過渡電阻和過渡波形。

16.不掉電日歷時鐘功能。

17. 測試采樣速度高，達200 k/s/通道以上，從波形上能明顯反應出開關動作過程中存在微弱接觸不良缺陷。

18. 具有內置電源和外接電源兩種接線方法，方便現場進行高電壓試驗，零序試驗。設備內能輸出三相電源，現場測試接線十分方便。

19. 本裝置數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏書寫方式，系統支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

20.WIN 測試軟件功能豐富，有自動測試及手動測試功能,自動生成測試報告，測試數據及波形可以導入或導出,完全滿足現場測試需要。

三、主要技術指標：

1.內輸出試驗電源

1.1輸出電源頻率：50Hz±0.2Hz（頻率可調）；

1.2輸出電壓范圍：三相四線0～500V(電壓可調) ；

1.3輸出容量：額定1000VA，最大瞬時輸出1500VA；

1.4電壓波形畸變率：＜1%；

1.5電壓相角：120°，相角差≯120°±1°。

2．測試精度

2.1同步采集通道數：6

2.2采集數據精度：16位

2.3采集速度：200 k/s/通道

2.4采集板高速緩存深度：8 M byte FIFO

2.5電壓量程：0V～500V。

2.6電流量程：0mA～100mA、0A～1A；

2.7電壓、電流測試精度：0.5級；

3.其它技術指標

1.過渡電阻測量范圍：0～40Ω(0.5A型)   0～20Ω(1A型)

2.過渡電阻測量精度：±5%±0.1Ω

3.過渡時間測量范圍：0～250ms

4.過渡時間測量分辨度：0.1ms

5.工作溫度：﹣10℃～40℃

6.工作濕度：0～80﹪

7.工作電源：AC220V±10﹪　50Hz±1Hz
