KDJF-501全功能局部放電檢測儀

發布時間：2021-09-06人氣：329

概述

局部放電的檢測是以局部放電所產生的各種現象為依據,通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法、電化學法和光學法等檢測方法。

傳統的局部放電檢測儀，其測量信號的響應頻率一般不超過1 MHz，易受外界干擾的影響，穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創(chuàng )造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

全功能局部放電檢測儀是一種便攜式手持儀器，基于地電波、超聲波、高頻電流、特高頻檢測方法，測試設備的局部放電情況。檢測儀適用于開關柜、環網柜、GIS、電纜、變壓器、架空線路等設備。

檢測儀內置地電波傳感器與非接觸式超聲傳感器，外置接觸式超聲波傳感器AE-1、接觸式超聲波傳感器AE-2、延長式超聲波傳感器AA-1、聚波型超聲波傳感器AA-2、高頻電流傳感器HFCT-1以及特高頻傳感器UHF-1等。其中TEV內置傳感器主要用于采集電力設備在放電過程中產生的暫態對地電壓信號。AA超聲波傳感器主要用于采集電力設備在放電過程中產生的聲波信號。

功能特點

?外形精美大氣，科技感十足。

?一套設備具有地電波、超聲波、高頻電流、特高頻檢測方法，可配最多8種傳感器，可以適用于開關柜、環網柜、GIS、電纜、變壓器、架空線路等設備的局部放電檢測。

?儀器內置軟件，擁有多種檢測模式：幅值檢測模式、相位圖譜模式、直方圖模式、時域圖譜模式、飛行檢測模式、特征指數檢測模式等，滿足各種國內外標準及用戶的需要。

?儀器內置獨有的綜合算法，可以直接判斷并顯示干擾和放電。此項功能對初學者和現場測試人員尤為有利。

?儀器內置軟件，提供局部放電幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜等檢測譜圖，可以有效判定局放幅值大小、放電類型和放電嚴重程度；

?儀器采用高亮度真彩液晶屏，陽光下也可正常工作。

?使用地電波傳感器檢測開關柜、環網柜等設備的放電情況。

?使用非接觸式超聲波傳感器檢測開關柜、環網柜、架空線路等設備的放電情況。

?使用接觸式超聲波傳感器檢測GIS、變壓器等設備的放電情況。

?使用高頻電流傳感器檢測電纜等設備的放電情況。

?使用特高頻傳感器檢測GIS、變壓器等設備的放電情況。

?可根據現場條件自由選取電源同步和光同步兩種信號同步方式，使儀器所需相位與現場工頻相位保持一致

?配備上位機數據管理、分析軟件，可對檢測數據進行統一分析及管理，自動判別局部放電類型；

?檢測效率高、使用方便、體積小、重量輕。

?儀器具有中英文版本軟件

?儀器標配大容量鋰電池，可連續工作8小時以上。

?儀器標配高保真無躁耳機（SONY），清晰監聽放電聲信號。

技術參數：

監測設備種類	開關柜、環網柜、GIS、電纜、變壓器、架空線路
傳感器類型	TEV傳感器、AA超聲波傳感器、AE超聲波傳感器、HFCT高頻電流傳感器、UHF特高頻傳感器
地電波檢測參數	頻率范圍：1～100MHz，測量范圍：0～65dBmV，誤差：±1dB，分辨率：1dB，線性度誤差：≤10%
非接觸式超聲波參數	諧振頻率：40kHz，測量范圍：-10～75dBμV，誤差：±1dB，分辨率：1dB，外差頻率：38.4kHz，靈敏度：-68dB，線性度誤差：≤10%
接觸式超聲波參數	頻率范圍：20～300kHz，線性度誤差：≤±10%，峰值靈敏度：≥80dB(V/(m/s))，檢測范圍：-10～75dBμV
高頻電流參數	頻率范圍：0.5～30MHz，測量范圍：0～65dBmV
特高頻參數	頻率范圍： 300～1500MHz，測量范圍：-80～-20dBm

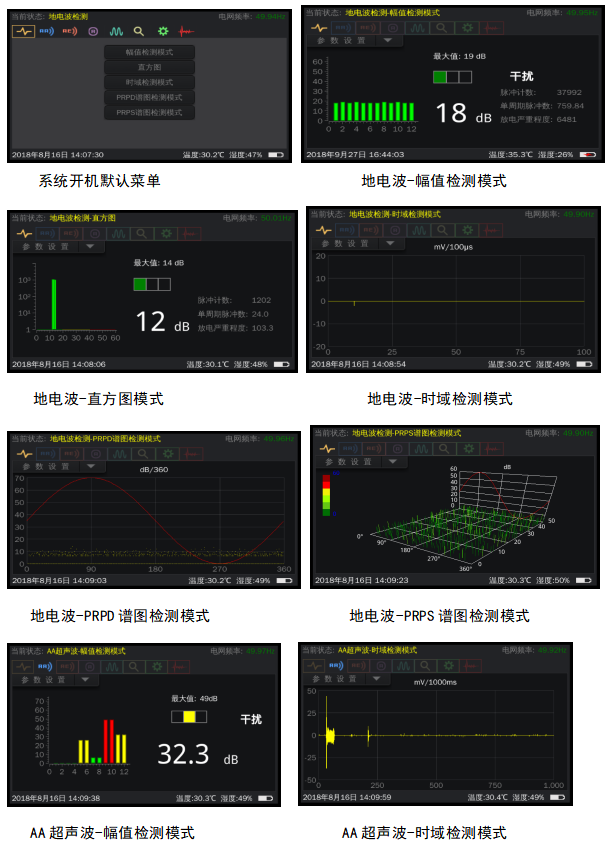

地電波檢測功能	1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值、脈沖數及嚴重程度，用黃、綠、紅三色來指示放電的嚴重程度，可設置脈沖計數時間以及脈沖計數閾值，內置算法判斷干擾和放電。 2、直方圖模式：顯示脈沖數與dB值之間的關系，可連續觸發或單次觸發采集，用黃、綠、紅三色來指示放電的嚴重程度。 3、時域圖譜模式：顯示地電波信號的原始波形，可設置觸發閾值及進行mV與dB轉換。 4、相位圖譜模式：顯示地電波信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。
非接觸式超聲波檢測功能	1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值、脈沖數及嚴重程度，用黃、綠、紅三色來指示放電的嚴重程度?？稍O置聲音保存時間、聲音音量及是否進行聲音保存，可進行mV與dB轉換。置算法判斷干擾和放電。 2、時域圖譜模式：顯示超聲信號的原始波形，可進行mV與dB轉換，可設置觸發閾值、采樣周期。 3、相位圖譜模式：顯示超聲信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。 4、飛行檢測模式：顯示相鄰放電脈沖時間間隔與幅值之間的關系，可設置閾值。 5、特征指數檢測模式：顯示相鄰放電脈沖時間間隔與放電頻次之間的關系，可設置閾值。
接觸式超聲波檢測功能	1、幅值檢測模式：顯示超聲信號有效值、最大值、頻率成分信息，可連續觸發或單次觸發采集。 2、時域圖譜模式：顯示超聲信號的原始波形，可進行mV與dB轉換，可設置觸發閾值、采樣周期。 3、相位圖譜模式：顯示超聲信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。 4、飛行檢測模式：顯示相鄰放電脈沖時間間隔與幅值之間的關系，可設置閾值。 5、特征指數檢測模式：顯示相鄰放電脈沖時間間隔與放電頻次之間的關系，可設置閾值。
高頻電流檢測功能	1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值，用黃、綠、紅三色來指示放電的嚴重程度。 2、時域圖譜模式：顯示高頻電流信號的原始波形，可設置觸發閾值。 3、相位圖譜模式：顯示高頻電流信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

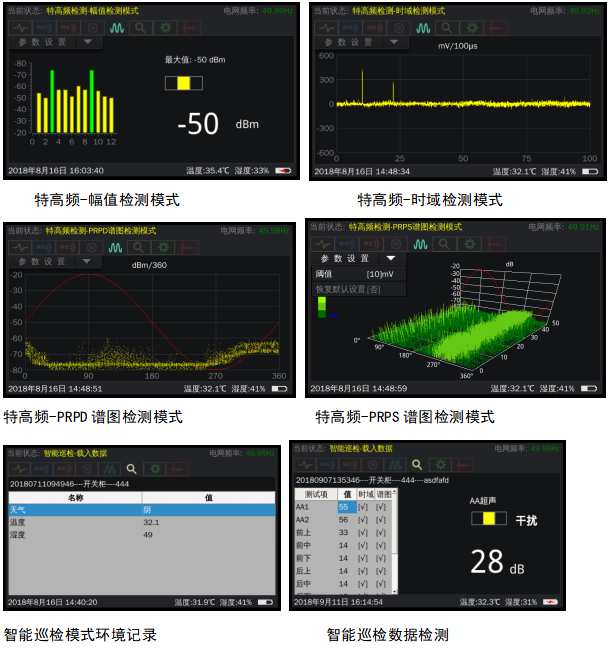

特高頻檢測功能	1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號可進行mV與dBm轉換，用黃、綠、紅三色來指示放電的嚴重程度。 2、時域圖譜模式：顯示特高頻信號的原始波形，可設置觸發閾值，可進行mV與dBm轉換。 3、相位圖譜模式：顯示特高頻信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。
數據管理功能	主要功能：天氣環境記錄、背景噪聲記錄、測試值記錄、任務刪除、數據自動保存、數據自動上傳、報表自動生成。注：此功能需要配合上位機軟件使用。
系統設置功能	1、電網頻率：可設置測試電網的頻率。 2、設備型號：顯示設備信息。 3、時間設置：設置系統時間。 4、顯示聲音設置：設置屏幕亮度，按鍵音，以及按鍵背光。 5、語言設置：可切換中文和英文。 6、自動關機設置：設置自動關機的等待時間。 7、恢復出廠設置：設置系統恢復出廠值。
典型圖譜功能	具有顯示典型放電圖譜功能
信號同步	內同步及市電電源同步
聲音監測	可對非接觸式超聲波信號進行監聽，配置耳機
電池	8000mAh，聚合物鋰電池
連續工作時間	≥8小時
產品尺寸	267mm（長）×150mm（寬）×80 mm（高）
主機重量	≤0.8kg
