概述

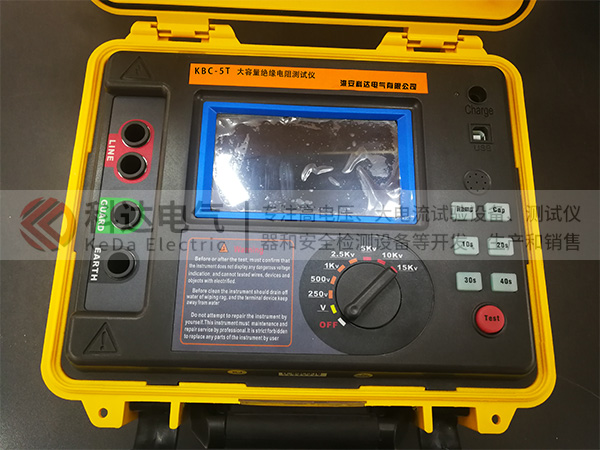

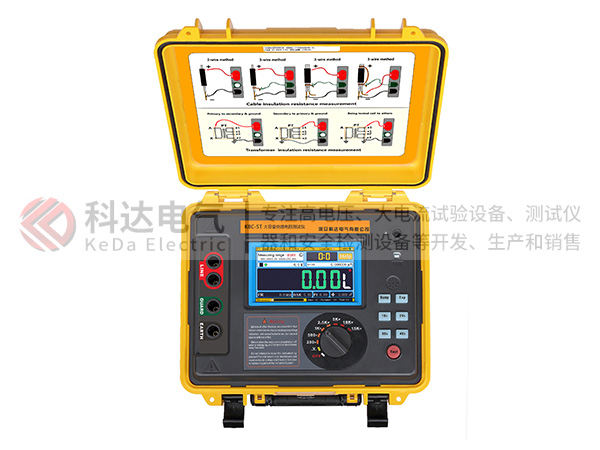

KBC-5T大容量絕緣電阻測試儀是我公司精心研發的一款大容量絕緣電阻測試儀,儀器擁有完善的各種絕緣電阻參數測試功能和卓越的抗干擾能力,能用于變電站等有強感應電環境下特高壓、大容量高壓電氣設備、輸電線路絕緣電阻的測試。儀器采用真彩觸摸屏,所有測試數據及電池電量同屏顯示一目了然,旋鈕開關和按鍵組合使得操作非常簡單。儀器內置了使用說明書,用戶無需費力記憶操作方法,點擊屏幕的“HELP”即可彈出操作方法,有效指引用戶操作儀器。儀器具有快速放電功能并自動監測被測物帶電電壓,電壓超過36V自動禁止測試有效保護儀器和操作人員。

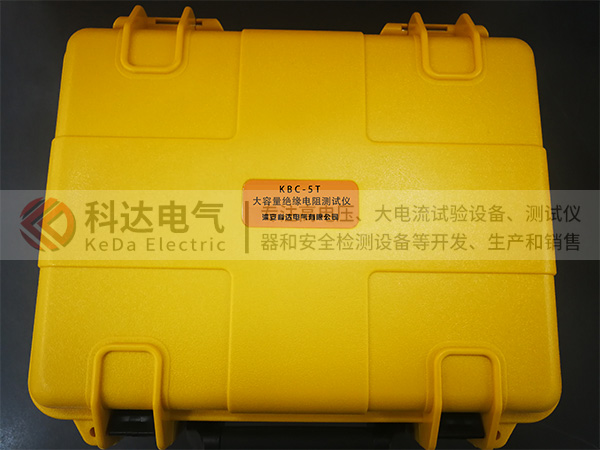

儀器自動存儲含有日期時間的測試結果,觸摸屏可以非常方便的查閱記錄的歷史數據,完全隔離的USB接口可將測試數據安全的上傳到PC機。儀器配置帶有雙層絕緣及屏蔽層的測試線,高壓棒配有可更換的鱷魚夾及鉤子,可適應各種測試場所。儀器采用堅固的雙層外殼結構,儀器外箱防護等級IP65,能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀器。
主要功能
電壓檔位從250V--5KV,短路電流最高達7 mA,最大測試阻值可達10TΩ的絕緣電阻測試儀!可以覆蓋低壓、中壓、高壓、特高壓全系應用場合!
尤其適用于大容量、高電壓、強感應電環境下大型電氣設備、輸電線路的絕緣電阻測試。
絕緣電阻測試(IR);極化指數測試(PI);吸收比測試(DAR);斜坡測試(RAMP);濾波測試(FR)。
電壓測試(V);電容測試(uF);電流測試(nA)。
主要特點
1. 觸摸彩屏與按鍵、波段旋鈕組合,功能直達一鍵測試完成,查詢記錄操作簡捷。
2. 豐富的顯示內容,同屏顯示:各種測試模式及絕緣電阻值、輸出電壓及被測物電壓、電流、測試計時、測試時間、電池電量、操作幫助等。
3. 雙層外殼結構,堅固耐用,防護等級IP65。
4. 大容量充電鋰電池。
5. 電壓監視器功能,自動監測被測物帶電電壓。
6. 測試計時器功能,自動記錄測試時間。
7. 自動放電功能,測試后瞬間釋放被測物的充電電荷,無需外加放電回路。
8. 存儲功能,可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組。
9. 上傳功能,記錄數據可通過USB通訊線上傳電腦進行數據統計分析。
系列產品主要技術參數
額定電壓 | 250v | 500v | 1000v | 2500v | 5000v | 10Kv | 15Kv | |
測量范圍 及精度 | ± 5 % | 50 .0 GΩ | 100GΩ | 200GΩ | 500GΩ | 1 .00 TΩ | 2 .00 TΩ | 3 .00 TΩ |
| ± 20 % | 500GΩ | 1 .00 TΩ | 2 .00 TΩ | 5 .00 TΩ | 10 .0 TΩ | 20 .0 TΩ | 30 .0 TΩ |
其它技術指標
產品型號 | K BC-5T |
額定電壓 | 250v,500v,1000v,2500v,5000v |
輸出電壓精度 | (5%~10%)±10V |
絕緣電阻量程 | 0.50MΩ~10.0TΩ |
輸出短路電流 | ≥ 5 mA |
電 源 | 可充電鋰電池組6.2Ah |
極化指數測試 | 有 |
吸收比測試 | 有 |
斜坡測試模式 | 以預設電壓的10%為步進量測試,直至預設電壓 |
濾波測試模式 | 1 0S、20S、30S、40S四種選擇 |
電壓測試 | 范圍:AC/DC:0V~1000V;精度 ±5%rdg±3V |
電容測試 | 范圍:10nF ~25uF;精度±10%rdg±10nF |
電流測試 | 范圍:0.01nA ~7mA;精度±5%rdg±0.5nA |
電壓監視器 | 監測被測物電壓,監測測試后的放電狀態,電壓大于36V時禁止測試,保護儀器及操作人員 |
測試計時器 | 自動記錄測試時間 ,計時范圍:0s~9999s |
存儲功能 | 自動存儲帶有日期時間的測試數據,共1000組 |
上傳功能 | 通過USB通訊線,把存儲的測試數據上傳到電腦 |
電池電量顯示 | 有,電池電壓低時提醒及時充電 |
自動關機 | 開機15分鐘后自動關機 |
儀器尺寸 | 280mm×260mm×160mm |
儀器質量 | 4900g (含電池) |
測 試 線 | 紅色高壓測試線1個(配鱷魚夾1個、掛鉤1個),綠色測試線1個,黑色測試線1個 |
保護等級 | 合上蓋子IP65 ,打開蓋子IP40 |
工作環境 | -2 0℃~50℃;80%rh |
耐 壓 | AC 3Kv 50Hz 1min(測試線路與外殼間) |
隨機附件 | 主機1臺,高壓測試線(紅色)1個,測試線(綠色)1個,測試線(黑色)1個,鱷魚夾1個,掛鉤1個,電源適配器1個,USB通訊線1條,工具包1個 |
