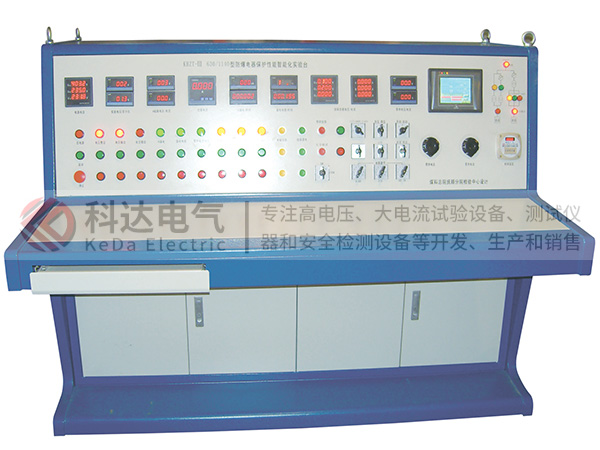

KBZT-Ⅲ（M）630/1140防爆電器保護性能智能試驗臺適用于高壓真空配電裝置、高低壓真空饋電開關、高低壓真空電磁啟動器（多回路組合開關、軟啟動器、風機開關）、煤電鉆綜保裝置及照明信號綜保裝置、綜保變壓器、檢漏繼電器、礦用電度表系列開關的過載、短路、斷相、漏電閉鎖、漏電動作、1K漏電動作時間、漏電補償率測試，試驗臺提供試驗電壓、試驗電流、漏電電阻、漏電電容、照明綜保負載、電鉆負載接口。所有試驗線路完全滿足開關標準要求。

試驗臺的低壓大電流發生器，產生的試驗電流從0~6300A調節均由觸摸屏設置、控制，由微電腦智能穩流器根據觸摸屏設定值試驗輸出電流，并由觸摸屏記錄下動作時間，判斷試驗結果。

試驗臺操作方便，性能齊全，廣泛使用于開關制造廠、煤礦電修車間和設備管理部門的檢測驗收。

技術參數：

電源：三相四線380V，輸入容量50KVA

三相試驗電壓：127V（100V)、660V、1140 0~120%Ue范圍可調，容量6KVA

低壓大電流試驗電流：500、2000A、6300A；

長時電流：630A×1.5；允許輸出電流：6300A；

一次零序電流：0~25A，二次零序電壓：0~120V，相差180度；

漏電電阻：0~111.0KΩ范圍可調；

1K漏電：0~2000mA 計時范圍：0~999.999s 最小顯示：1ms；

照明短路電流：0~50A；

電鉆短路電容：2μf；

三相模擬電容：0.22μf、0.47μf、1.0μf（電源側，負載側）；

絕緣電阻、回路監視電阻：0~10KΩ（模擬終端1KΩ/2KΩ）
