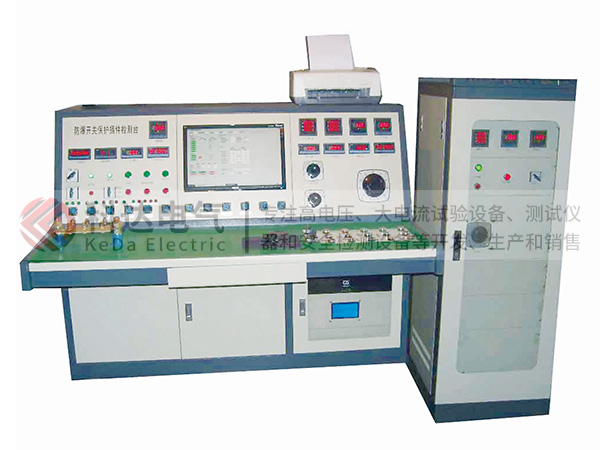

本試驗臺根據防爆電器專業標準規定的出廠試驗項目，編制測試程序，根據標準規定的數據參數來自動判定產品合格與否，各個產品配置不同的測試接口，測試專用抽屜式調試盒，適用于各種型號不同廠家的高壓配電裝置用繼電保護插件、真空饋電保護插件、真空電磁起動器保護器，電鉆綜保插件、照明信號綜保插件，可根據用戶自身要求設計增加另外保護插件的測試接口，完成所有插件的過載、短路、斷相、漏電等保護性能參數的測試，還能滿足電磁啟動器、饋電開關三相同步測試，開關管真空度測試，接觸器動作特性測試，由計算機自動采集數據，并打印出試驗報告。

技術特征及配置說明：

計算機操作和人工操作試驗方法并存，方便工作人員針對插件的調試和檢測。

試驗線路完全模擬井下開關工作狀態。

必須按規定逐項測試，否則不能自動生成測試報告，做到科學管理。

立柜一為三相試驗電源（127V、1140V）控制柜。

中間操作柜為插件調試柜。

立柜二為三相同步測試、真空特性測試儀、動作特性測試、插件調試盒,（KM-DS型）等組合柜體。

檢測功能：

JDB、ABD、QJZ-300、PIR-400等所有起動器電子保護器測試。

BKD9、BKD1、BKD16、BKD20、KBZ1、DT5等所有真空饋電開關保護插件試驗。

BGP系列真空配電裝置用繼電保護器的測試功能，由用戶提出具體生產廠家及型號。

ZBZ、ZBX系列電鉆、照明信號保護裝置用電子保護插件的測試，適用于所有廠家和型號。

真空接觸器、斷路器三相吸合同步性檢測。

真空接觸器開關管真空度（耐壓值）的測定。

技術參數：

電源：三相四線380V，容量20KVA

高開控制電源：0～130%Ue×100V；

模擬零序電流：0～10A； 零序電壓：0~100V移相可調

模擬過流：200A~2000A； 容量：10KVA；

模擬電源側對地電容：0.1μf、0.22μf；

模擬負載對地電容：0.1μf、0.22μf、0.47、1.0uf；

模擬漏電電阻、漏地閉鎖、回路電阻、絕緣電阻：0～99.9K；

保護時間計時范圍：0～999.999s六位，最小分辨率1ms；

電容補償電流：0～2000mA；

主回路試驗電源：127V、1140V×110%；
