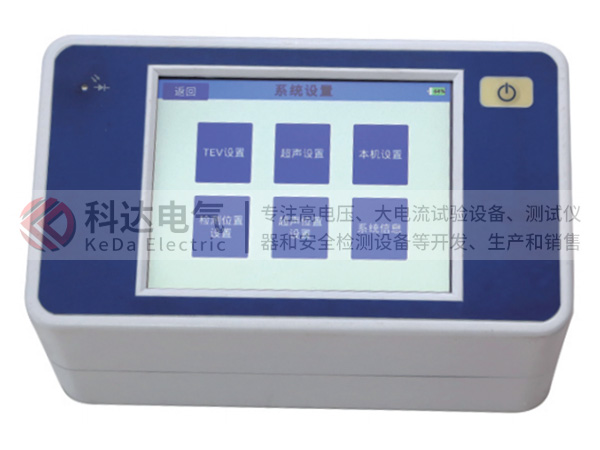

多功能局部放電定位儀是一款集局放數據測量、定位為一體的便攜式設備,同時提供TEV、超聲波、HFCT三種測量模式,可對開關柜、電纜進行局放檢測。該設備小巧、輕便,非常適合現場巡檢。
基本功能
可檢測中高壓開關柜(3-66KV)及進出線電纜頭的局部放電進行測量和定位;
可使用暫態地電壓(TEV)傳感器檢測和定位開關柜的絕緣內部放電源;
可使用內部超聲波傳感器檢測表面放電;
可使用HFCT檢測電纜中的局部放電,并以數值(pc值)或圖形方式顯示電纜局放測量結果;
可使用壓電式超聲波傳感器檢測開關柜內的局部放電超聲波;
可外接延伸式超聲波傳感器和超聲波聚波器;
可檢測變電站內的溫度和濕度;
具有數據獲取和儲存功能;
中文操作界面,多種顯示和設置功能;
觸屏式操作;
內置功能自檢器
技術參數
暫態地電壓TEV測量(兩個傳感器定位):
傳感器:電容性
測量范圍:0-60dBmV
分辨率:1dB
精度:±1dB
每周期最大脈沖:655
最小脈沖頻率:10Hz
超聲波測量:
測量范圍:-7dBμV-68dBμV
分辨率:1dB
精度:±1dB
傳感器靈敏度:-65dB(0dB=1volt/μbar有效值SPL)
傳感器中心頻率:40kHz
傳感器直徑:16mm
外差頻率:38.4kHz
電纜局部放電:
測量范圍:0-60000pC
分辨率:10pC
精確率:10pC
電源:
內部電池:3.7V13.6Ah鋰-離子 正常工作時間:約5小時
其他:
主機IP等級:30
USB儲存
重量:1.8Kg
工作溫度:0-55°C
